GIGABYTE GA-Z77X-UD3H
售價：$1,499
查詢: 聯強國際 (2753 1668)
自 Intel 7系列晶片推出後，USB 3.0 及 SATA III 已成為標準規格，但如果以上介面都未滿意要求，最近 GIGABYTE 加推 Z77X-UD3H 新型號，定位在 Z77X-D3H 之上，賣點是追加 eSATA 接口，其次輸出亦增設 Display Port 介面，藉此令主機板擴充性更為全面。
| 晶片組 | Intel Z77 |
| CPU 插座 | LGA 1155 |
| RAM槽 | 4x DDR3 1066-2666+MHz DIMM |
| 顯示介面 | 3x PCI-E x16 (3.0_x16, 3.0_x8, 2.0_x4) , CrossFire X / SLI |
| 擴充槽 | 3x PCI-E x1, 1x PCI |
| 儲存接頭 | 2x SATA III, 4x SATA II, 1x mSATA |
| 背版I/O | 6x USB 3.0, 1x PS/2, 2x eSATA, 1x GigaLAN (Atheros), 7.1ch HD Audio (VIA), VGA/DVI/HDMI/Display Port Output |
▲ GIGABYTE GA-Z77X-UD3H 屬 Z77 進階系列，主要差別在於設有九相供電及全日系固態電容，可支援全線 Ivy/Sandy Bridge 型號 CPU，而供電組更附有散熱片降溫。除此之外，旁聽還有一條 mSATA 插槽，可支援 SSD 裝置擴充。
▲ 板上設有三條 PCI-E x16 插槽，分別提供 3.0 x16、3.0 x8 及 2.0 x4 傳輸速度，並支持 2way SLI 或 CrossFire X 多卡平台。另外，板上還有 三條 PCI-E x1 及一條 PCI 插槽，但由於 PCI-E x16 (2.0 x4) 與 PCI-E x1 共享頻寬，當PCI-E x4 插槽安裝了PCI-E x4 規格以上的擴充卡時，所有 PCI-E x1 將無法使用。

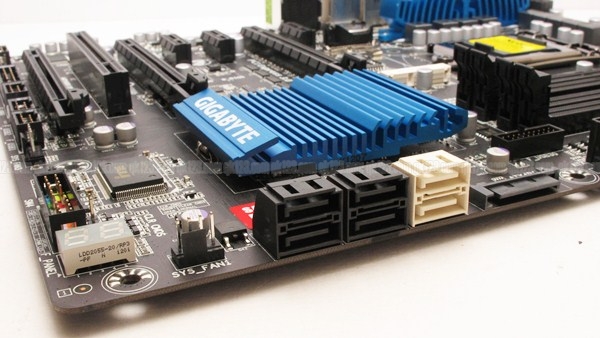

▲ 透過 Z77原身支援，板上設有兩組 SATA III (白色) 及四組 SATA II (黑色) 接口，而鑒於沒有外加晶片，所以合共只能支援六台 SATA 裝置。
▲ 板上設有四條 DIMM 插槽，可支援 32GB 容量 DDR3 1066-2666 MHz 記憶體規格。除此之外，旁邊更有專為玩家而設的獨立 Power/Reset 及 Clear CMOS 安鈕。
▲ 背板設有六組USB 3.0 、兩組 eSATA 及一組 PS/2 接口，當中 USB 2.0 將不包括在內，因此板上特別標籤部分接口須安裝作業系統後方能使用。為了照顧內顯用家，背板更設 HDMI、DVI、VGA 及 Display Port 等齊全輸出。
*****************************************************************
測試平台:
Intel Core i5-2500k, GIGABYTE GA-Z77X-UD3H , Corsair XMS DDR3-1600 4GB x2 , Hitachi 1TB SATA II , 2the Max Alps Power 600w, Windows 7 64Bit
優點
|
缺點
|
qk評語: (抵買指數 ★★★☆☆)
GIGABYTE GA-Z77X-UD3H 作為 Z77 主機板，除了有齊 Z77X 系列三條 PCI-E x16 設計特色，還加入 eSATA 及 Display Port 介面，令擴充性更為全面。至於定價 $1499 價錢比同廠 Z77X-D3H 貴約 $150，而選擇理由就取決於用戶是否追求 eSATA 或會使用 Display Port。
